FLIR ETS320

전자부품 시험을 위한 최고의 열화상 솔루션


개요

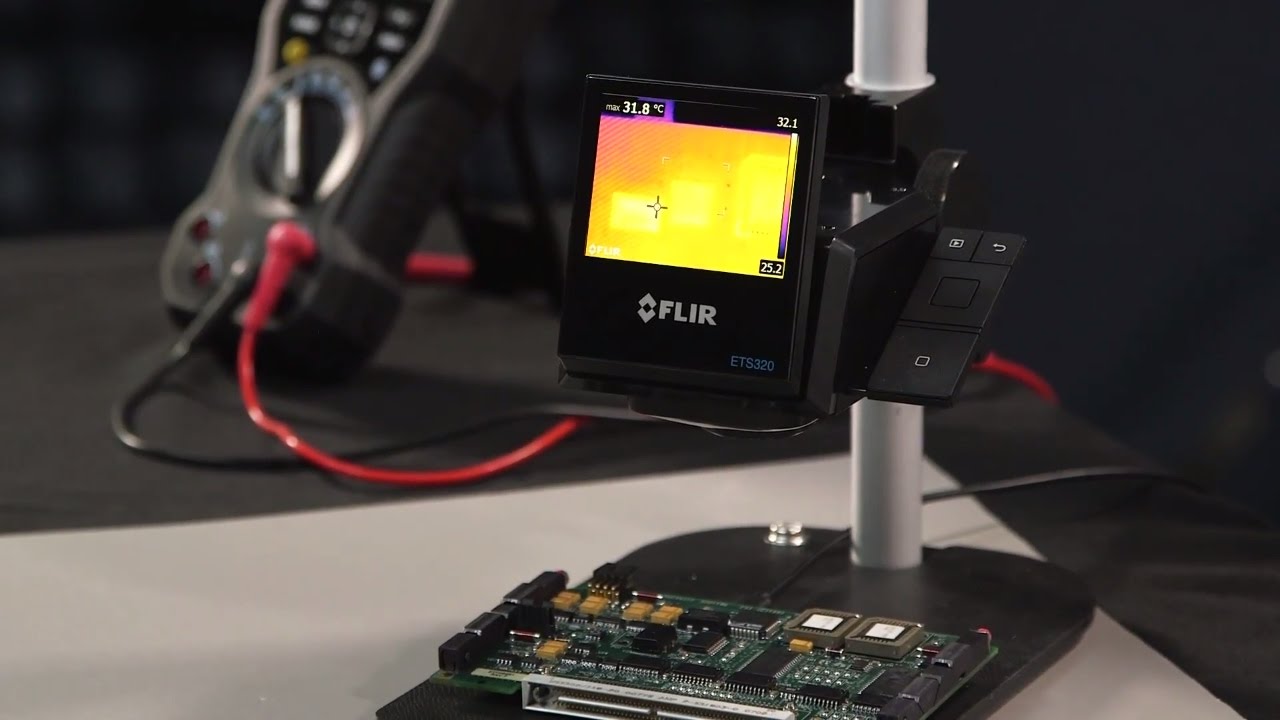

  • FLIR ETS320은 제품 시험, 과학 연구 등 다양한 목적을 위해 작업을 수행하는 경우, 열은 특정한 기기나 시스템의 작동상태를 보여주는 중요한 요소로 활용됩니다. 고감도 적외선 카메라와 촬영 대상 물체를 올려놓을 수 있는 고정 스탠드를 갖춘 비접촉식 열 측정 시스템으로 사용 시, ETS320의 스탠드 위에 인쇄 회로기판 또는 작은 전자기기를 올려놓고 열을 측정할 수 있어, 손이 자유로운 핸즈-프리 형식의 제품입니다.


특징

  • MSX 열화상 화질 향상 기술
  • 디지털 실화상 카메라 탑재
  • FLIR Tools 모바일 커뮤니케이션
  • 자동 방향
  • 터치스크린 제어
  • 19,200 픽셀 이미지
  • 25° 기본 렌즈
  • 접사렌즈(옵션)를 통해 공간분해능 50μm의 접사 측정 가능
  • ResearfhIR 소프트웨어를 통해 실시간 이미지 전송 및 온도그래프 생성 가능


사양



E40sc
시스템 개요
디텍터 종류
비냉각식 마이크로볼로미터
파장대역
7.5 - 13 μm
픽셀해상도
160 x 120
픽셀 피치(NETD)
<70mK
전자회로/이미지
프레임속도
60Hz
동적 범위 (Dynamic Range)
14-bit
디지털 데이터 전송
14-bit
동적 범위 (Dynamic Range)
실시간 라이오메트릭 테이터(60Hz) = USB에서 PC로
실시간 비-라이오메트릭 데이터 = MPEG영상을 USB에서 PC로
아날로그 비디오
콤포지트 비디오 / RCA 커넥터
명령 및 제어
USB, WiFi
측정
표준 온도 범위
-20°C ~ 650°C
정확도
+/- 2℃ 또는 +/- 2%
광학계통
카메라 f/#
f/1.3 내장렌즈 18mm(25°)
사용 가능한 렌즈
10mm(45°), 30mm(15°)
초점
수동
이미지 보기
디지털줌
2x
디스플레이
3.5” 터치스크린 LCD (320 x 240)
이미지 조정
히스토그램기반 연속조정, 수동조정(레벨, 스팬, 최대 및 최소온도)
이미지 분석
스팟 영역, 최대/최소 자동감지, 온도차이, 등온선, 알람
이미지 주석첨부
음성/문자
실화상
내장된 실화상 카메라로 3.1 메가픽셀 이미지 제공
MSX 화질개선 / 실화상 내 열화상 삽입(PIP)
실화상에서 축출된 디테일 이미지를 열화상에 적용 / PIP오버레이, 실화상에 열화상 합성
일반 사양
사용 온도범위
–15°C ~ +50°C
보관 온도범위
–40°C ~ +70°C
방수/방진 특성
IP54 (IEC 60529)
충격 / 진동
25 g (IEC 60068-2-27) / 2 g (IEC 60068-2-6)
전원
AC 어댑터, 90–260 VAC 입력
배터리
리듐 이온(Li Ion), 약 4시간 사용가능
무게(배터리 포함)
0.87 Kg
사이즈(L x W x H)
246 × 97 × 184 mm
마운트
UNC ¼"-20 (adapter needed)
