FLIR 항공 열화상 촬영 키트

열화상 카메라 + DJI 드론 패키지



개요

  • FLIR의 신제품 공중 열화상 이미징 키트는 산불을 포함한 화재 진화, 조난자 구조, 건물 검사 등의 고난도 공중 정찰 임무를 쉽고 간편하게 수행할 수 있습니다. 각각의 패키지는 DJI Inspire 1, Zenmuse XT 열화상 카메라, Zenmuse X3 4K 실화상 카메라, 각종 액세서리로 구성되어 있어 현장에서 즉시 드론에 설치하여 사용할 수 있습니다. 세계 드론 업계의 선두 기업인 DJI제 드론의 탁월한 비행 안정성, 짐벌 기술, 그리고 FLIR의 열화상 이미징 및 이미지 전송 기술로 신속하고 신뢰성 있는 항공 열화상 촬영을 가능하게 합니다.


특징

  • FLIR + DJI = 강력한 항공 촬영 솔루션
    드론의 기본 목적은 3차원 공간에 센서를 위치시키는 것입니다. FLIR 열화상 이미징 장치를 센서로 사용하면 드론과 열화상 기술을 결합시키는 효과를 발휘할 수 있는 것입니다. 소형 무인기 드론에 FLIR의 열화상 카메라 기술을 접목하면 수색 및 구조, 고압 송전선 검사, 핸드폰 등의 통신탑, 교량, 변전소, 건물, 화재 진화, 정밀 농업, 천연 자원 및 야생 생태계 보호 등 광범위한 분야에 획기적인 발전을 기여할 수 있게 됩니다.
  • 현장에서 바로 사용 가능

    속도가 빠르고 효율적이며, 또한 안정적인 드론 시스템인 Inspire 1은 Zenmuse XT 열화상 이미징 키트를 탑재하고 22분* 동안 비행할 수 있어 넓은 면적의 시설, 산불 또는 대규모 화재 현장, 산악과 바다의 조난자 수색 및 구조 임무에 필수적인 장비입니다.

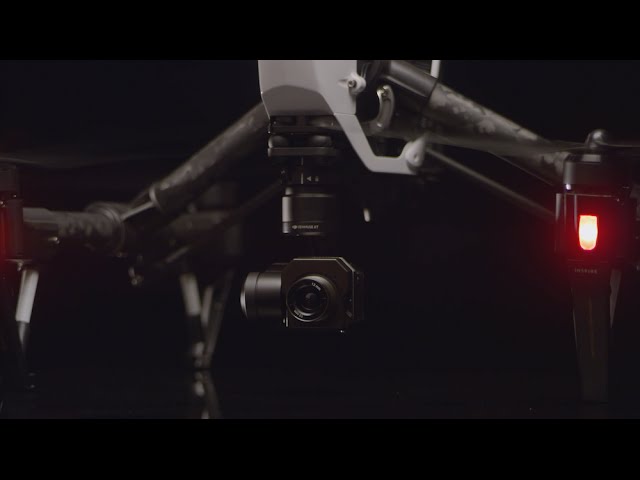

    XT 키트를 Inspire 1 드론에 장착하면 즉시 사용할 수 있습니다. 세계 최고의 드론 기업인 DJI의 강력한 라이트브릿지(Lightbridge) 동영상 전송 시스템을 비롯하여, 자동 관심 영역 지정, 비행 경로 및 원위치 지정, Follow Me 등의 편리한 기능을 모두 사용할 수 있습니다.

  • 필요한 모든 기능 구현
    640 x 512 또는 336 x 256 픽셀 분해능을 자랑하는 FLIR의 항공 열화상 촬영 키트는 최적의 분해능과 광학계통으로 지상의 상황 판단, 확대, 넓은 감시 면적 등 귀하의 임무 수행에 필요한 모든 기능을 탁월한 성능으로 제공합니다. 또한 일인 및 이인 조종이 가능하도록 설계되어 드론과 열화상 이미징 키트를 각각 다른 사람이 조종할 수 있습니다.


사양


카메라

모델Zenmuse XT2 640(FLIR Duo Pro R640)
Zenmuse XT2 336(FLIR Duo Pro R336)
열화상 카메라
이미지 장치
비냉각 VOx 마이크로 볼로미터
파장대역
7.5 - 13.5 ㎛
프레임률
30Hz
온도 분해능
<50 mK
측정온도 및
정확도
-25°C ~ +135°C 범위에서 +/- 5°C 또는 측정값의 5%
-40°C ~ +550°C 범위에서 +/- 20 C 또는 측정값의 20%
해상도
640 x 512 pixel
336 x 256 pixel
렌즈 옵션13 mm: 45° x 37°
9 mm: 35° x 27°
19 mm: 32° x 26°
13 mm: 25° x 19°
25 mm: 25° x 20°
19 mm: 17° x 13°
실화상 카메라해상도4000 x 3000 pixel
시야각56° x 45°


기체

구분M210M200
크기펼쳤을 때 887 x 880 x 378 mm
접었을 때716 x 220 x 236 mm
배터리 개수2개
무게배터리 TB50약 3.80 kg
배터리 TB55약 4.53 kg
최대 탑재 하중배터리 TB50약 2.34 kg(배터리 TB50 2개 포함)
배터리 TB55
약 1.61 kg(배터리 TB55 2개 포함)
최대 이륙 무게6.14 kg
최대 비행 시간

TB50 4280mAh
TB55 7660mAh
탑재 하중 없음TB5027분
TB5538분
최대 하중 탑재TB5013분
TB5524분
속도최대 각속도Pitch: 300° /s, Yaw:150° /s
최대 상승 속도5 m/s
최대 하강 속도수직: 3 m/s
최대 속도S 모드 : 82.8 km/h
P 모드 : 61.2 km/h
A 모드 : 82.8 km/h
최대 실용 상승 한계 고도(해발)3000 m
짐벌하향 짐벌 마운트지원지원
상향 짐벌 마운트지원지원하지 않음
듀얼 하향 짐벌지원지원하지 않음
