ThermoVision CM / Panel

하드웨어(산업용 컨트롤러) + 소프트웨어(VMS/OPC/HMI툴) 올인원 패키지




개요

  • ThermoVision CM은 플리어 열화상 카메라를 위한 상태 모니터링 소프트웨어가 탑재된 산업용 컴퓨터 입니다.

  • 공장 내의 주요 시설물을 24시간 상시 감시를 할 수 있도록 설계가 되어 있습니다


특징

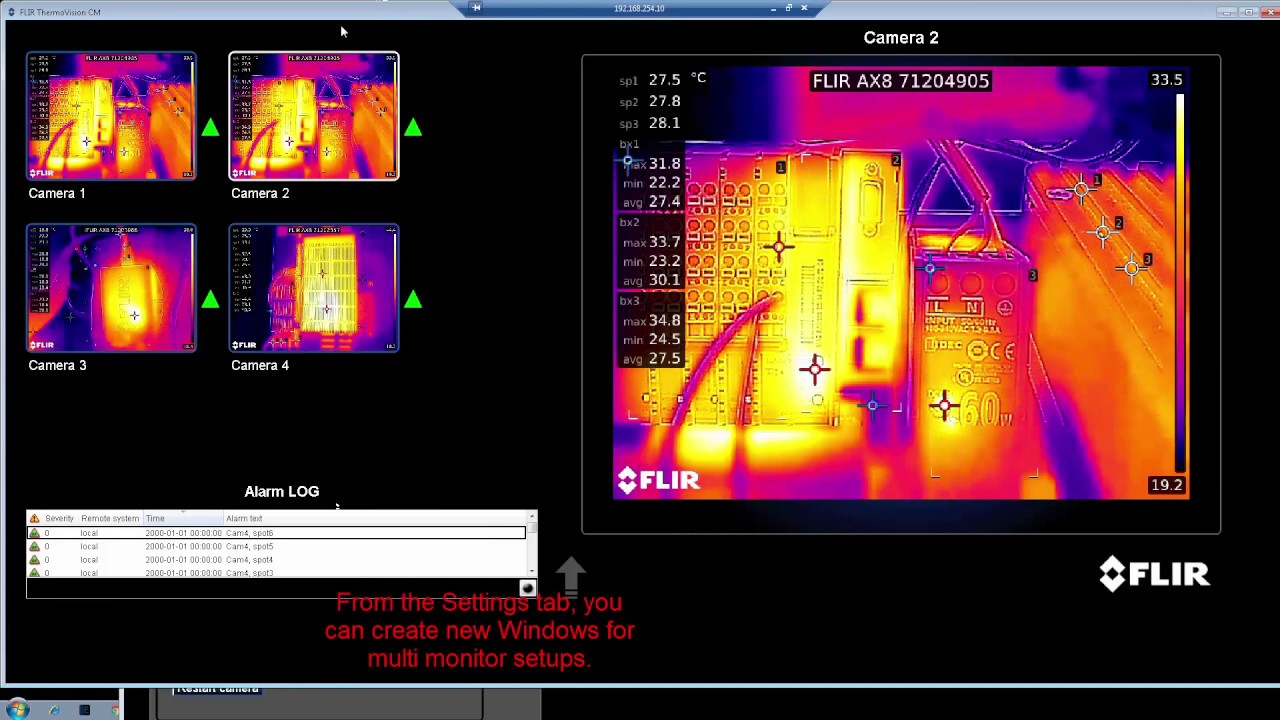

  • 온도 및 영상 모니터링: 영상 데이터와 온도 데이터를 한 곳에서 모니터링 할 수 있도록 VMS 소프트웨어와 SCADA/HMI 소프트웨어가 탑재 되어 있습니다.

  • 24시간 쉼없는 모니터링: 쉽게 상시 감시가 가능한 쉽고 편한 인터페이스 구조로 되어 있으며, 쉽게 알람 이벤트를 검색하고 모니터링 할 수 있습니다.

  • 다양한 표준 인터페이스 제공: ONVIF, OPC(Modbus) 기능 제공으로 다양한 솔루션과 연계하여 사용이 가능 합니다.

  • 호환제품: A310, Ax8





사양

ModelThermoVision CM Panel
(4채널)
FLIR ThermoVision CM Panel
(9채널)
Thermovision CM
(4채널)
FLIR ThermoVision CM
(9채널)
Compatible FLIR camera modelsFLIR AX8, FLIR A310
General descriptionThe ThermoVision CM Panel consists of a robust, and reliable computer with all required software pre-installed and pre-licensed. It also contains a 15.6" touch-screen with Full HD resolution (1 920 x 1 080).
Typical applicationsCritical vessel monitoring
Condition monitoring
Process monitoring
 Included software
Operating systemWindows 7 embedded
Video management system (VMS)Ethiris VMS 8.0
Maximum cameras supported4949
SCADA/PSIMWideQuick 7.2
Maximum number of tags1024256512
 System specification
CPUIntel i5Intel Quad-Core J1900
System memory8 GB
Solid state drive32 GB for OS, Ethiris VMS, and WideQuick
Video disk storage1TB2 TB
LAN2 × GbE RJ452 × GbE RJ45
USB4 × USB 3.02 × USB 3.0
Display output3 × HDMI1 × HDMI, 1 × VGA
Audio1 × line out, 1 x line in1 × line out
Serial ports1 x RS422/485, 3 x RS232-
 Power system
Power requirements24 V DC, 85 W12–24 V DC, 40 W
Power unitExternal PSU, 100–240 V AC, 47–63 Hz, 100 WExternal PSU, 100–240 V AC, 50–60 Hz, 40 W
 Environmental data
Operation temperature0–50°C (32–122°F)5–40°C (41–104°F)
Operation humidity10–90%10–90%
 Physical data
Form factorPanel PCDesktop model
Dimensions429 mm × 278 mm × 119 mm (16.89 in. × 10.94 in. × 4.69 in.)216 mm × 260 mm × 52 mm (8.50 in. × 10.24 in. × 2.05 in.)
Weight5.70 kg (12.56 lb.)2.70 kg (5.95 lb.)
 Shipping information
Packaging typeCardboard box
List of contentsT199713 unit, quick start guide, power supply, Schuko power cables (SE, US & UK), network cable, USB (documentation & drivers), mounting detailsT130169 unit, quick start guide, power supply, Schuko power cable, network cable
Packaging weight9.00 kg (19.83 lb.)4.00 kg (8.82 lb.)
Packaging size590 mm × 390 mm × 300 mm (23.23 in. × 15.35 in. × 11.81 in.)360 mm × 295 mm × 133 mm (14.17 in. × 11.61 in. × 5.23 in.)
Country of originSweden
