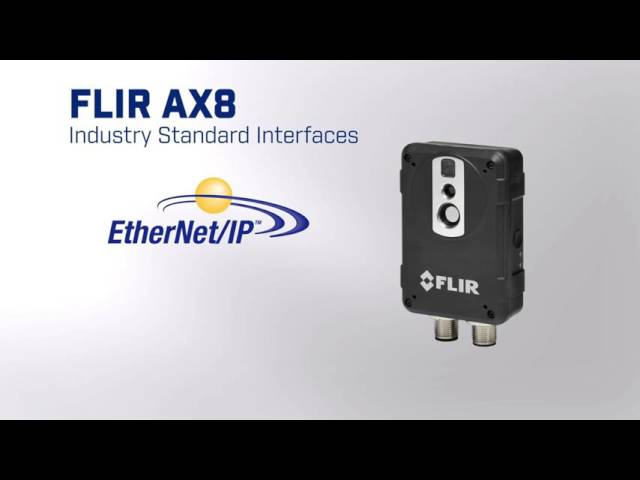

FLIR AX8

자동화용 다파장 온도 센서-상태 모니터링 및 고온감지용




개요

  • FLIR AX8은 열화상과 실화상이 합쳐진 소형 제품으로, 뛰어난 성능과 저렴한 가격을 자랑합니다. 전기 및 기계 시설물을 모니터링하여 비주기로 발생하는 문제를 발견하는데 적합한 솔루션입니다.


특징

  • 연속적 상태 감지와 안전 모니터링
  • 자동 분석 및 알람
  • Modbus TCP, EthertNet/IP 표준 호환성
  • 작은 크기, 쉬운 위치
  • 다양한 비디오 영상



제품 사양


 FLIR AX8 Specification
이미지 및 광학 데이터
적외선 분해능80 x 60 픽셀
온도분해능 / NETD+30℃에서 0.10℃/ 100 mK 미만
시야각(FOV)48° × 37°
초점고정식
디텍터 사양
디텍터 종류초점 면 배열 (FPA), 비냉각식 마이크로볼로미터
파장대역7.5–13 μm
실화상 카메라
내장 디지털 카메라640 × 480
디지털 카메라, FOV최대 66° , 적외선 렌즈에 따름
감도조명 없이 최소 10 Lux
측정
대상 온도 범위–10°C to +150°C (14°F to 302°F)
정확도±2°C (±3.6°F) 또는 지시치의 ±2%
(+10 ~ +100C@+10 ~ +35 amb)
측정 데이터 분석
스팟 고온계(Spotmeter)6
측정 면적최대/최소/평균/위치의 6개 박스
자동 고온/저온 감지최고/최저 온도 및 위치를 박스 내부에 표시
등온선 기능이상/이하/사이의 1 등온선
측정 사전 설정가능
측정 옵션예정에 의한 파일 전송(ftpl, email (SMTP)
온도 차이측정 기능 사이 또는 기준 온도에 대한 온도 차
기준 온도수동 설정 또는 측정 기능에서 캡처
대기투과 보정거리, 기온, 상대습도 입력치에 의한 자동 보정
광학투과 보정내부 센서의 신호에 의한 자동 보정
방사율(Emissivity) 보정0.01 내지 1.0 범위에서 가변
반사 겉보기 온도 보정반사 온도입력에 의한 자동 보정
외부 광학장치/윈도우 보정광학장치/윈도우 투과 및 온도 입력에 의한 자동 보정
측정치 보정전 범위 및 개별 오브젝트 파라미터
(Global object parameters)
알람
알람 기능선택된 측정 기능 별로 6개의 자동 알람,
디지털 입력(Digital In), 카메라 온도
알람 출력디지털 출력(Digital Out), log, 이미지 저장,
파일 전송(ftp), email (SMTP), 통지
설정
색상 팔렛색상 팔렛(BW, BW inv, Iron, Rain
설정 명령날짜/시간, 온도 °C/°F
웹 인터페이스있음
이미지 저장
저장 매체내장 메모리에 이미지 저장
이미지 저장 방식열화상/실화상, 열화상 및 실화상 동시 저장
실화상과 열화상 상호 자동 그룹화
이미지 주기적 자동 저장가능
파일 형식JPEG, JPEG+FFF, PNG+JPEG, FFF, FFF+PNG
이더넷(Ethernet)
이더넷(Ethernet)제어, 결과 및 이미지
이더넷, 형식100 Mbps
이더넷, 표준IEEE 802.3
이더넷, 커넥터 종류M12 8-핀 X-코드
이더넷, 비디오 스트리밍가능
이더넷, 전원공급Ethernet PoE IEEE 802.3af class 0을 통한 전력 공급
이더넷, 프로토콜Ethernet/IP, Modbus TCP, TCP, UDP, SNTP,
RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP,
SMB (CIFS), DHCP, MDNS (Bonjour), uPnP
이미지 스트리밍
이미지 스트리밍 포맷동영상 JPEG, MPEG 스트림, H.264,
스트림 포맷 MPEG-4 ISO/IEC 14496-2
이미지 스트리밍 분해능640 × 480
이미지 모드열화상, 실화상, MSX 화질개선 이미지
자동 이미지 조절연속/수동; 선형 또는 히스토그램 방식;
max, min 또는 span 온도 고정(lock) 가능
수동 이미지 조절레벨/스팬/최대/최소
환경 데이터
사용 온도 범위0°C to +50°C (32°F to +122°F)
보관 온도 범위40°C to +70°C (–40°F to +158°F)
IAW IEC 68-2-1 및 IEC 68-2-2
습도(사용 및 보관)IEC 60068-2-30/24 h 95% 상대습도
+25°C ~ +40°C (+77°F ~ +104°F)/ 2 사이클
EMCEN 61000-6-2:2001 (Immunity)
EN 61000-6-3:2001 (Emission)
FCC 47 CFR Part 15 Class B (Emission)
방수/방진 특성IP-67 (IEC 60529)
완충25 g (IEC 60068-2-29)
내진내진 2 g (IEC 60068-2-6)
물리적 사양
카메라 치수(LxWxH)54×25×79 mm (커넥터 제외)
54×25×95 mm (커넥터 포함)
제공 품목
포장 품열화상 카메라 및 렌즈, 문서(인쇄 본),
사용자 설명서 CD-ROM
