FLIR A3xxPT

상태 모니터링용 멀티 센서 열화상 카메라

개요

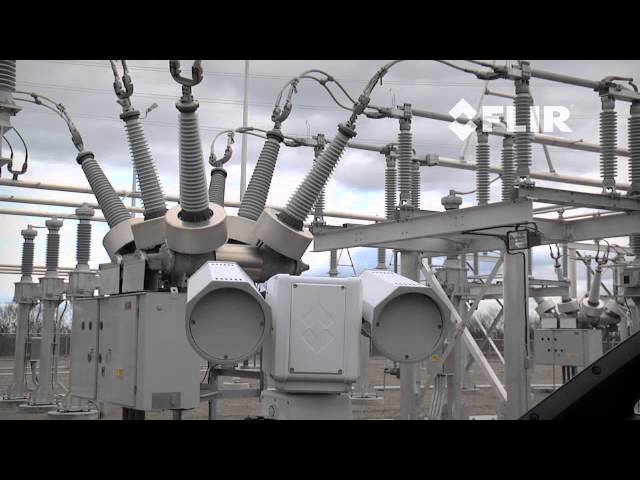

  • A310pt 팬/틸트는 단일 또는 멀티 카메라 솔루션을 설치하는 데 필요한 특징과 기능을 가지고 있습니다. ±360° 연속 팬 및 ±45° 틸트 기능을 제공하여 넓은 지역을 커버하는 데 유용합니다. 석탄 더미, 폐기물 벙커 및 서브 스테이션 모니터링 어플리케이션에 적합한 표준 이더넷 하드웨어 및 소프트웨어 프로토콜을 활용합니다. 뿐만 아니라 멀티센서로서 저조도 36x 줌 컬러 CCD 카레라를 갖추고 있습니다.


하우징 옵션

  • FLIR A310pt : A310pt 팬/틸트는 단일 또는 멀티 카메라 솔루션을 설치하는 데 필요한 특징과 기능을 가지고 있습니다. ±360° 연속 팬 및 ±45° 틸트 기능을 제공하여 넓은 지역을 커버하는 데 유용합니다. 석탄 더미, 폐기물 벙커 및 서브 스테이션 모니터링 어플리케이션에 적합한 표준 이더넷 하드웨어 및 소프트웨어 프로토콜을 활용합니다. 뿐만 아니라 멀티센서로서 저조도 36x 줌 컬러 CCD 카레라를 갖추고 있습니다.


특징

  • 멀티센서
  • 뛰어난 화질의 이미지
  • 분석 및 경보 기능 내장
  • 척박한 사용 환경에도 견딜 수 있는 견고한 설계
  • FLIR Sensors Manager

사양


광학 데이터
IR 분해능320 × 240 픽셀
온도 분해능 (NETD)< 0.05°C @ +30°C (+86°F) / 50 mK
시야각 (FOV)FLIR A310pt 15°: 15° × 11.25°
FLIR A310pt 25°: 25° × 18.8°
FLIR A310pt 45°: 45° × 33.8°
FLIR A310pt 6°: 6° × 4.5°
FLIR A310pt 90°: 90° × 73°
최소 초점 거리FLIR A310pt 15°: 1.2 m (3.93 ft.)
FLIR A310pt 25°: 0.4 m (1.31 ft.)
FLIR A310pt 45°: 0.20 m (0.66 ft.)
FLIR A310pt 6°: 4 m (13.11 ft.)
FLIR A310pt 90°: 20 mm (0.79 in.)
초점 거리FLIR A310pt 15°: 30.38 mm (1.2 in.)
FLIR A310pt 25°: 18 mm (0.7 in.)
FLIR A310pt 45°: 9.66 mm (0.38 in.)
FLIR A310pt 6°: 76 mm (3.0 in.)
FLIR A310pt 90°: 4 mm (0.157 in.)>
공간 분해능(IFOV)FLIR A310pt 15°: 0.82 mrad
FLIR A310pt 25°: 1.36 mrad
FLIR A310pt 45°: 2.59 mrad
FLIR A310pt 6°: 0.33 mrad
FLIR A310pt 90°: 6.3 mrad
렌즈 식별자동
F-수1.3
이미지주파수9 Hz / 30 Hz
초점자동 또는 수동(모터 내장)
1–8× 연속, 디지털, 이미지에 주밍 내삽
디텍터 데이터
디텍터 종류초점면 배열(FPA), 비냉각 마이크로볼로미터
파장대역7.5–13 μm
디텍터 피치25 μm
디텍터 시정수표준 12 ms
측정
대상 온도 범위–20 ~ +120°C (–4 ~ +248°F)
0 ~ +350°C (+32 ~ +662°F)
정확도 ±4°C (±7.2°F) 또는 지시값의 ±4%
측정값 분석
스팟 고온계(Spotmeter)10
영역최고/최저/평균/위치의 박스 10개
등온선초과/미만/중간의 등온선 1개
대기 투과 보정거리, 기온 및 상대습도 기반의 자동
광학장치 투과 보정내장 센서 신호에 의한 자동
방사율 보정0.01 ~ 1.0 범위에서 가변
반사 겉보기 온도 보정반사 온도에 의한 자동 보정
외부 광학장치/ 창 보정광학장치/창 투과율 및 온도 기반의 자동 보정
측정값 보정전역 및 개별 물체 파라미터
경보
경보 기능선택된 기능, 카메라 온도에 의한 자동 경보 6개
설정
컬러 팔렛컬러 팔렛 (BW, BW inv, Iron, Rain)
설정 명령날짜/시간, 온도 °C/°F이미징 및 광학 데이터(실화상 카메라)
시야각(FOV)57.8° (H) ~ 1.7° (H)
초점 거리3.4 mm (wide) ~ 122.4 mm (tele)
F-수1.6 ~ 4.5
초점자동 또는 수동(모터 내장)
광학적 줌36× 연속
전자적 줌12× 연속, 디지털, 내삽
디텍터 데이터(실화상 카메라)
초점면 배열 Array (FPA)1/4” Exview HAD CCD
유효 픽셀 수380.000
기술 사양(팬 & 틸트)
방위각 범위Az 속도 360° 연속; 0.1° 내지 최대 60°/sec
상하각 범위El 속도 ± 45; 0.1° 내지 최대 30°/sec
프로그램을 통한 설정128
자동 히터보호창 서리 제거 +4°C (39°F)에서 켜짐. +15°C (59°F)에서 꺼짐
이더넷
이더넷제어, 결과 및 이미지
이더넷 커넥터 종류100 Mbps
이더넷 표준IEEE 802.3
이더넷 커넥터 종류RJ-45
이더넷 통신TBA
이더넷, 비디오 스트리밍H.264, MPEG-4, 또는 M-JPEG 포맷의 디지털 비디오를 두 개의 독립적인 채널로 스트리밍
이더넷 프로토콜Ethernet/IP, Modbus TCP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP
콤포지트 비디오
비디오 출력콤포지트 비디오 출력, PAL 및 NTSC 호환.
비디오 표준CVBS (ITU-R-BT.470 PAL)
CVBS (SMPTE 170M NTSC)
전원 계통
전원24 VAC (21-30 VAC; 24 VAC: 215 VA max. 히터 사용시) 또는 24 VDC (21-30 VDC; 24 VDC: 195 W max. 히터 사용시).
환경 데이터
사용 온도 범위–25°C ~ +50°C (-13°F ~ +122°F)
보관 온도 범위–40°C ~ +70°C (–40°F ~ +158°F)
습도(사용 및 보관)IEC 60068-2-30/24 h 95% 상대습도
+25°C ~ +40°C (+77°F ~ +104°F)
EMCEN 61000-6-2 (Immunity)
EN 61000-6-3 (Emission)
FCC 47 CFR Part 15 Class B (Emission)
방수/방진 특성IP 66 (IEC 60529)
완충5 g, 11 ms (IEC 60068-2-27)
진동2 g (IEC 60068-2-6)
물리적 데이터
무게17.8 kg (39.3 lb.)
사이즈 (L × W × H)460 × 467 × 326 mm (18.1 × 18.4 × 12.8 in.)
하우징 재질Aluminum
공급 품목
골판지 상자, 적외선 카메라와 렌즈,팬/틸트 장치 및 실화상 카메라, FLIR Sensors Manager 다운로드 카드, 렌즈 캡, 인쇄 문서,소형 액세서리 키트, 사용자 문서 수록 CD-ROM
