FLIR A300f/A310f

상태 모니터링 및 화재방지용 고정형 적외선 열화상 카메라


개요

  • FLIR A300f 및 A310f는 먼지나 물과 같은 주변 환경으로부터 카메라를 보호할 수 있도록 하우징을 갖춘 열화상 카메라입니다. 하우징은 카메라의 성능에 영향을 주지 않으면서 FLIR A300/A310을 IP66조건에 부합될 수 있도록 다양한 환경사양을 추가시켜 줍니다.

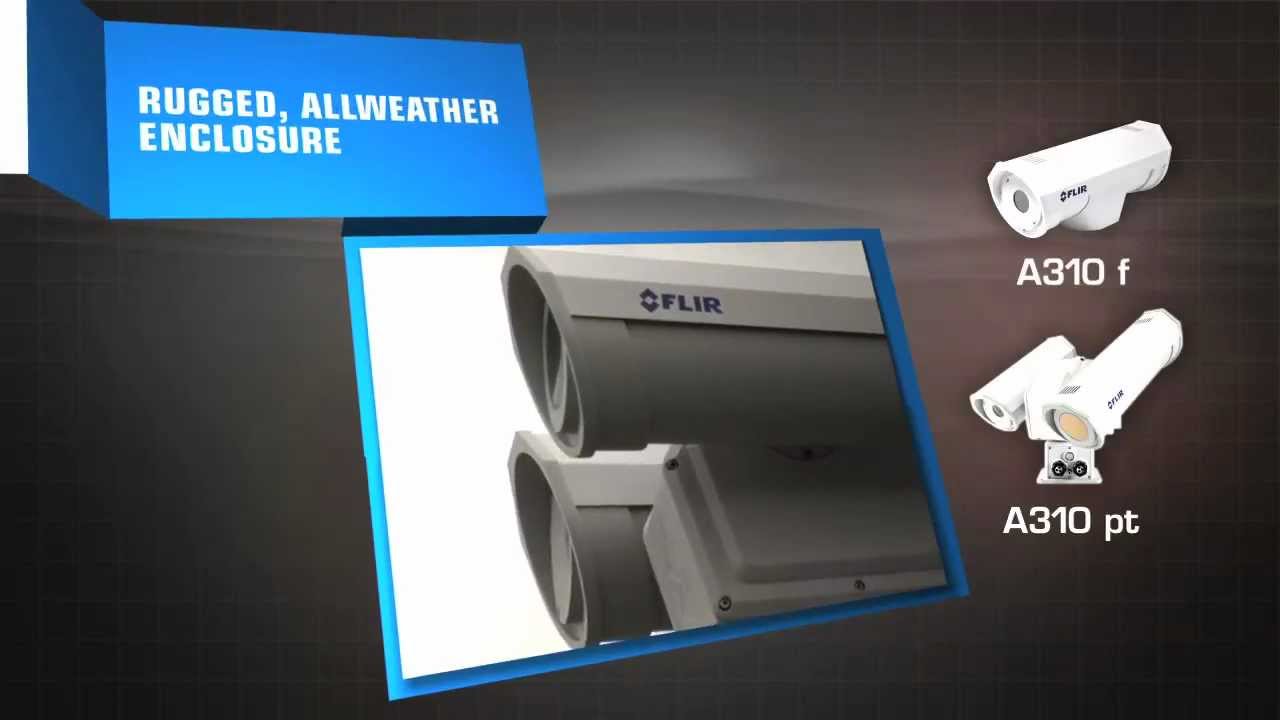

하우징 옵션

  •  FLIR A300f/A310f 하우징을 갖춰 먼지나 물과 같은 외불 물질로부터 카메라를 보호할 수 있습니다. 하우징은 카메라의 성능에 영향을 주지 않으면서 FLIR A300/A310을 IP66 조건에 부합될 수 있도록 다양한 환경사양을 추가시켜 줍니다.


특징

  • 분석 기능 내장(FLIR A310f/A310pt에만 해당)
  • 알람 기능 내장(FLIR A310f/A310pt에만 해당)
  • 이더넷/IP 및 Modbus TCP 적합(FLIR A310f/A310pt에만 해당)
  • 메시지 기능(FLIR A310f/A310pt에만 해당)
  • 이미지 마스킹 기능(FLIR A310f/A310pt에만 해당)
  • MPEG-4 비디오 스트리밍
  • PoE(Power over Ethernet; 이더넷을 통한 전원 공급)
  • 디지철 입출력(FLIR A310f/A310pt에만 해당)
  • 비디오 출력
  • 50mK 이내의 초 고감도
  • 원격 제어
  • 16bit 이미지
  • 100Mb 이더넷 연결 내장
  • 25° 렌즈 및 옵션 렌즈 제공

사양


FLIR A300f / A310f - 보호 하우징
사용 환경
사용 온도범위
-25℃ ~ +50℃0
보호 하우징
IP 66 (IEC 60529)
Bump
5g, 11 ms (IEC 60068-2-28)
물리적 사양
중량
4kg
카메라 규격 (L × W × H)
460 × 140 × 150 mm
삼각대 장착
N/A
베이스 장착
TBA
시스템 특징
자동 히터
윈도우에 생긴 얼음 제거
팬/틸트
방위각 범위
N/A
상하 범위
N/A
사전 설정
N/A
이더넷 비디오 스트리밍
이더넷 비디오 스트리밍
MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP@L5
외부 전원
12/24 VDC (10-30 VDC), 24 W 절대 최대/TD


이미징 및 광학 데이터
시야각 (IFOV) / 최소 촛점거리
25° x 18.8° / 0.4m
렌즈 식별
자동
온도 분해능 (NETD)
0.05℃ 이내 @ +30℃ / 50 mK
촛점
자동 또는 수동 (모터 내장)
F-넘버
1.3
프레임 속도
30Hz

1-8x 연속, 디지털, 이미지 상에 주밍 내삽
디텍터 사양
적외선 분해능
320 × 240 픽셀
디텍터 피치
25㎛
디텍터 시정수 (time constant)
12ms 표준
촛점면 배열 (FPA) / 파장대역
비냉각 마이크로볼로미터/ 7.5-13㎛A
측정
대상 온도 범위
-20 to~ +120℃
0 ~ +350℃
정확도
±2℃ 또는 ±2% 이내
설정
컬러 팔렛
컬러 팔렛 (BW, BW inv, Iron, Rain)
설정 명령
날짜/시간, 온도 ℃
이미지 저장
이미지 저장 형식
내장 메모리에 이미지 저장
파일 형식
표준 JPEG - 16-bit 측정 데이터 포함
콤포지트 비디오
비디오
콤포지트 비디오 출력, PAL 및 NTSC 호환
비디오 표준
CVBS (ITU-R-BT.470 PAL/SMPTE 170M NTSC)
디지털 입출력
디지털 입력
2 광학적 차단, 10-30 VDC
디지털 출력, 용도별
ALARM의 함수로서, 외부 기기용 출력(프로그램으로 설정)
디지털 출력
2 광학적 차단, 10-30 VDC, 최대 100mA
디지털 I/O, 차단 전압
500 VRMS
디지털 I/O, 전원 전압
12/24 VDC, 최대 200mA
디지털 I/O, 커넥터 종류
6-극 잭 스크루 단자
디지털 입력, 용도별
이미지 태그 (시작, 정지, 일반), 외부기기 입력 (프로그램으로 판독)
이더넷
이더넷 표준
IEEE 802.3
이더넷 커넥터 종류
RJ-45
이더넷 유형
100 Mbps
이더넷 통신
TCP/IP 소킷 기반의 FLIR 전용
이더넷, 전원 공급
Ethernet PoE IEEE 802.3af class 0을 통한 전력 공급
사용 환경
보관 온도 범위
-40℃ ~ +70℃
습도 (사용 및 보관)
IEC 60068-2-30/24h 95% 상대습도
+25°C ~ +40°C
EMC
- EN 61000-6-2:2001 (Immunity)
- EN 61000-6-3:2001 (Emission)
- FCC 47 CFR Part 15 Class B (Emission)
물리적 사양
하우징 재질
알루미늄
공급 품목 범위
견고한 운반용 상자 또는 판지 상자, 적외선 카메라 및 렌즈, 응용 프로그램 CD-ROM, 교정 확인서, Ethernet™ 케이블, 메인 케이블, 전원 케이블 (pig-tailed), 전원공급장치, 사용설명서 (Getting Started Guide) 인쇄본, 중요 정보 (Important Information Guide) 인쇄본, 사용자 문서 CD-ROM, 제품보증 카드 또는 등록 카드, 6-극 잭 스크루 단자 (카메라에 장착)
