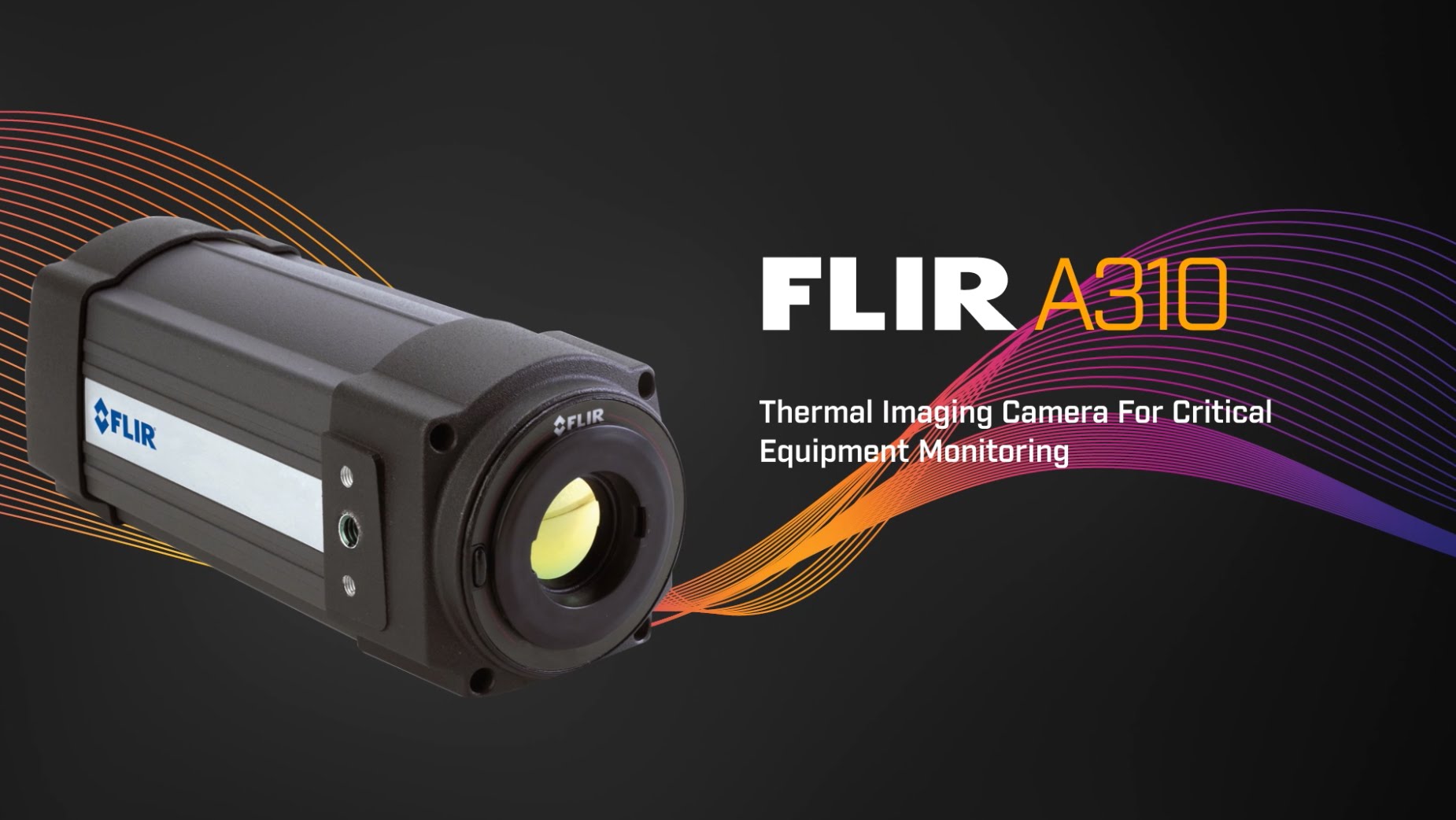

FLIR A300/A310

네트워크 기능과 프로토콜 적합성이 필수적인 안전 및 자동화 분야용

개요

  • 고정 설치식 적외선 카메라인 FLIR A300/A310은 사용자가 원하는 곳에 설치하여 중요한 자산을 모니터링할 수 있습니다. 온도 변화를 실시간으로 감지하여 화재와 같은 위험 상황을 사전에 방지할 수 있으며, 사전에 발견하고 조치를 취함으로써 생산성과 안전성을 높일 수 있습니다.


특징

  • 분석 기능(FLIR A310에만 해당)
  • 알람 기능 내장(FLIR A310에만 해당)
  • 이더넷/IP 및 Modbus TCP 적합(FLIR A310에만 해당)
  • 메시지 기능(FLIR A310에만 해당)
  • 이미지 마스킹 기능(FLIR A310에만 해당)
  • MPEG-4 비디오 스트리밍
  • PoE(Power over Ethernet; 이더넷을 통한 전원 공급)
  • 디지털 입출력(FLIR A310에만 해당)
  • 아날로그 비디오 출력(CVBS-NTSC/PAL)
  • 50 mK 이내의 초 고감도
  • 원격 제어-Modbus TCP, EtheNet/IP
  • 16 bit 라디오 메트릭 이미지
  • 100 Mb 이더넷 연결 내장
  • 25° 렌즈 및 옵션 렌즈 제공


사양



FLIR A300
FLIR A310
이미지 및 광학 데이터
시야각
25° x 18.8°
최소 초점 거리
0.4 m
공간 분해능(IFOV)
1.36 mrad
렌즈 식별
자동
F넘버
1.3
온도 분해능(NETD)
0.05 ℃ 이내 @+30 ℃ / 50 mK
프레임 속도
30 Hz
초점
자동 또는 수동(내장 모터)

1-8x 연속, 디지털, 이미지 내 줌
디텍터 사양
디텍터 타입
초점면배열(FPA), 비냉각마이크로볼로미터
파장대역
7.5 ~ 13 ㎛
적외선 분해능
320 x 240 pixels
디텍터 피치
25 ㎛
디텍터 시정수 (time Constance)
12 ms 표준
측정
대상 온도 범위
- 20℃ ~ 120℃
0℃ ~ 350℃
~ 1,200℃(옵션)
- 20℃ ~ 120℃
0℃ ~ 350℃
~ 1,200℃(옵션)
정확도
±2℃ or 2% 이내
측정값 분석
스팟미터
N/A
10
면적
N/A
최대/최소/평균/위치의 10개 박스
등온선
N/A
이상/이하/사이의 1등온선
측정 옵션
N/A
측정 마스크 필터 스케쥴에 따른 파일 전송
(ftpl, 이메일(SMTP))
차이 온도
N/A
측정 기능 사이 또는 기준 온도에 대한 온도차
기준 온도
N/A
수동 설정 또는 측정 기능에서 캡처
대기 투과 보정
N/A
거리, 온도, 상대습도 입력값에 의한 자동 보정
광학투과 보정
N/A
내부 센서의 신호에 의한 자동 보정
방사율 보정
N/A
0.01 ~ 0.1 범위에서 보정 가능
반사 겉보기 온도 보정
N/A
반사 온도 입력에 의한 자동 보정
외부 광학 장치 / 윈도우 보정
N/A
광학장치/윈도우 투과 및 온도 입력에 의한 자동 보정
측정치 보정
N/A
전 영역 및 개별 영역 보정
알람
알람 기능
N/A
선택된 측정 기능, 디지털 입력, 카메라 온도 및 타이머 별로 6개의 자동 알람 제공
알람 출력
N/A
디지털 출력, log, 이미지 저장, 파일 전송(ftp), 이메일(SMTP), 통지
이미지 저장
이미지 저장 형식
내장 메모리에 이미지 저장
파일 포맷
표준 JPEG, 16 bit 측정 데이터 포함
콤포지트 비디오
비디오 출력
콤포지트 비디오 출력, PAL 및 NTSC 호환
비디오 표준
CVBS(ITU-R-BT.470 PAL/SMPTE 170M NTSC)
비디오 커넥터 타입
표준 BNC 커넥터
디지털 입출력
디지털 입력
2 광학적 차단, 10-30 VDC
디지털 입력, 용도별
이미지 태그(시작, 정지, 일반), 외부 기기 입력(프로그램으로 판독)
디지털 출력
2 광학적차단, 10-30 VDC, 최대 100 mA
디지털 출력, 용도별
ALARM의 함수로서 외부 기기용 출력
(프로그램으로설정)
디지털 I/O, 차단 전압
500 VRMS
디지털 I/O, 전원 전압
12/24 VDC, 최대 200 mA
디지털 I/O, 커넥터 종류
6-극 잭스크류 단자
이더넷
이더넷 유형
100 Mbps
이더넷 표준
IEEE 802.3
이더넷 커넥터 종류
RJ-45
이더넷 통신
FLIR 전용 소캣 기반 TCP/IP
이더넷 비디오 스트리밍
MPEG-4, ISO/IEC 14496-1 MPEG-4 ASP @L5
이더넷 전원 공급
PoE(Power over Ethernet) IEEE 802.3af class0
데이터
제어 및 이미지 전송
제어, 분석 결과 및 이미지 전송
프로토콜
TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS)
Ethernet/IP, Modbus TCP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp,SMTP,SMBCIFS),DHCP, MONS(Bonjour), uPnP
이미지 스트리밍
16-bit 320 x 240 pixels @3Hz
16-bit 320x240 pixels @7~8Hz
전원
외부 전원 작동시
12/24 VDC, 24 W absolute max
외부 전원 커넥터 종료
2-극 잭스크류 단자
전압
허용 범위 10-30 VDC
사용 환경
사용 온도 범위
-15℃ ~ 50℃
보관 온도 범위
-40℃ ~ 70℃
습도(사용 및 보관)
IEC 60068-2-30/24h 95% 상대습도 25℃~40℃
EMC
- EN 61000-6-2 : 2001(Immunity)
- EN 61000-6-3 : 2001(Emission)
- FCC 47 CFR Part 15 Class B(Emission)
방수/방진 특성
IP 40(IEC 60529)
완충
25 g(IEC 60068-2-29)
진동
2g (IEC 60068-2-6)
물리적 사양
중량
0.7 kg
카메라 사이즈
170 x 70 x 70 mm(길이 x 너비 x 높이)
삼각대 장착
UNC ¼"-20(on three sides)
베이스 장착
2 x M4 나사 장착 구멍(삼면)
케이스 재질
알루미늄
제공 품목
견고한 운반용 상자 또는 판지 상자, 적외선 카메라 및 렌즈, 응용 프로그램 CD-ROM, 교정 확인서, Ethernet™ 케이블, 메인 케이블, 전원 케이블(pigtailed), 전원 공급 장치, 사용 설명서(Getting Started Guide) 인쇄본, 중요 정보 (Important Information Guide) 인쇄본, 사용자 문서 CD-ROM, 제품 보증 카드 또는 등록 카드, 6-극 잭스크류 단자(카메라에 장착)
