NeoOGI M600 시스템

드론형 가스 검출 열화상 카메라(DJI M600 / G300A 패키지 시스템)







> 개요

  • 드론을 활용한 가스 누출 탐지 솔루션인 NeoOGI M600 시스템은 넓은 범위의 영역을 손쉽게 촬영이 가능합니다.

> 특징

  • 비접촉 방식 - 가스 누출이 발생하는 위험한 지역이나 높은 영역의 측정을 지상 또는 원거리에 측정을 할 수 있어 작업자의 안전을 보장합니다.
  • 실시간 측정 - 실시간으로 촬영 위치 등이 확인 가능하며, 누출되는 가스의 형상을 측정할 수 있어 드론을 이용하여 손쉽게 제어가 가능합니다.

  • 2차원 영상 - 데이터는 2차원 영상의 형태로 가스의 형상을 눈으로 확인할 수 있어 빠르게 발생 위치, 이동 경로 등을 파악할 수 있습니다.
  • 가스 전용 SW - 쉬운 사용 방법과 인터페이스 채용으로 간편하게 카메라와 연결을 하며, 측정 이후 분석이 가능하도록 데이터 변경 등의 기능을 제공합니다.


> 시스템 주요 기능


OGI카메라 - FLIR G300a

OGI카메라 - FLIR G300a

  • FLIR G300a 가스 감지 카메라 채용  3.2~3.4 마이크로미터 파장 대역을 효과적으로 감지하여 메탄과 같은 VOCs 계열의 가스를 시각적으로 보여줍니다.
  • 실시간 영상 송출 및 분석 가능한 데이터 레코딩으로 실시간 분석뿐만 아니라 사후 분석도 가능합니다.
  • 적외선 영상뿐만 아니라 가시화상 영상도 동시에 저장이 되어 사후 영상 분석이 용이합니다.
  • 최대 1시간 가량 활동이 가능하도록 배터리 등의 악세서리를 제공하여 원활한 운영이 가능합니다.
  • A3 프로 비행 컨트롤러와 D-RTK GNSS 채용으로 안정적인 위치 제어 및 높은 수준의 위치 정보를 제공합니다.
  • 많은 사이트에서 검증된 드론을 채용하여 손쉬운 액세서리 등 소모품 구매 및 정비 등이 용이합니다.

> 시스템 주요 구성품


무인항공기 - DJI M600 PRO

무인항공기 - DJI M600 PRO

1. 무인 항공형 광학 가스 탐지 시스템(주장비)

1) OGI 센서부 1ea

2) 드론 구동부  1ea

3) 카메라 회전부(짐벌)  1ea

4) 컨트롤러(NeoOGI SW 포함) 1ea

짐벌 - DJI Ronin-MX

짐벌 - DJI Ronin-MX

2. 무인항공기 및 짐벌 악세서리(보조장비)

1) 이동형 하드케이스  1ea

2) 제어 컨트롤러 2ea

3) 배터리(드론용 6ea * 3set, 짐벌용 2ea * 2set) 22ea

4) 배터리 충전기 및 거치대 2ea

5) 스페어부품(프로펠러, 마운팅 부속품 등) 1set



컨트롤러 - NeoOGI

컨트롤러 - NeoOGI

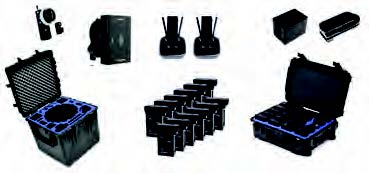

시스템 액세서리

시스템 액세서리

3. 컨트롤러 액세서리(보조장비)

1) FHD 가시화상 카메라  1ea

2) 지상 사용자용 NeoOGI 소프트웨어  1ea

3) FLIR Tools+  1ea
