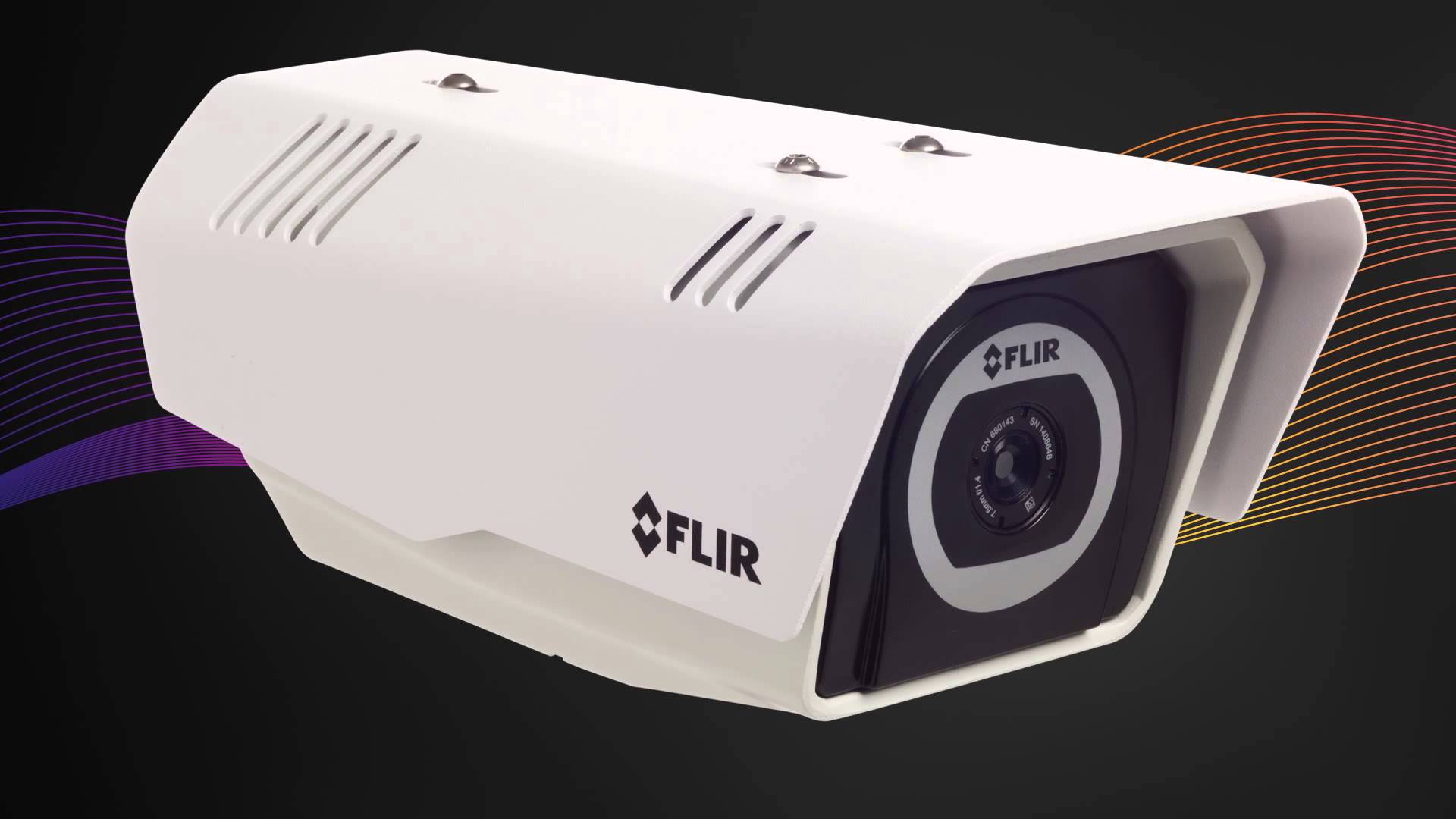

FLIR FC-시리즈 R

 고정식 네트워크 설치용 열화상 카메라




개요

  • 신제품 FLIR FC-시리즈 R은 비접촉 방식으로 온도를 측정하여 변전소, 폐기물 처리장 기타 각종 시설의 화재 발생을 탐지하고 안전 및 발열상태를  높은 신뢰성으로 감시할 수 있습니다. FC-시리즈 R 열화상 카메라는 최첨단 이미징 성능과 동영상 분석 기능을 제공합니다. FC-시리즈 R은 작은 문제점도 놓치지 않고 탐지하여 e-메일, 인터넷, 스마트 폰 등의 이동 기기로 경보를  전송할 수 있으며, 이미지 저장, 디지털 출력, VMS 이벤트 통보 등 다양한  기능을 가지고 있습니다


특징

  • 분석기능
  • 알람기능 내장
  • H.264, MPEG-4 & MJPEG 두개의 독립 채널로 이더넷 동영상 전송
  • MPEG-4 비디오 스트리밍
  • PoE(Power over Ethernet, 이더넷을 통한 전원공급)
  • 아날로그 비디오 출력(NTSC/PAL)
  • 보호 하우징 일체형 (IP67등급)
  • 45° 또는 32°의 시야각 렌즈 선택 가능





사양


카메라 모델FC-시리즈 R
Array Format (NTSC)
640 x 480
디텍터 종류
장수명 비냉각 VOx Microbolometer
유효 분해능
307,200
픽셀 피치
17 µm
시야각
45° × 37° (FC-645R; 13 mm)
32° × 26° (FC-632R; 19 mm)
Continuous E-zoom, up to 4X
파장대역
7.5 μm ~ 13.5 μm
초점 범위
열 차단, 무초점 방식
출력
콤포지트 비디오 NTSC 또는 PAL
지원; IP & 아날로그 비디오 하이브리드 시스템
이더넷 동영상 전송
H.264, MPEG-4 & M-JPEG 등 두 개의 독립 채널
(세부 사항은 인터넷 홈페이지 참조)
스트리밍 분해능
D1: 720x576, 4CIF: 704x576, Native: 640x512, Q-Native: 320x256, CIF: 352x288, QCIF: 176x144
제어
Ethernet
지원
외부 분석기 호환
지원
네트워크 API
종합적 시스템 제어 및 통합용 Nexus SDK
http 명령 인터페이스용 Nexus CGI
ONVIF Profile S
일반 사양
무게
선실드 제외시 4.0 lb (1.8 kg)
선실드 포함시 4.8 lb (2.2 kg)
외형 치수(L, W, H)
선실드 제외시 9.2” x 4.6” x 4.1”
선실드 포함시 10.8” x 5.4” x 4.4”
입력 전압
(세부 사항은 제품 설명서 참조)
11-44 VDC (렌즈 히터 제외시)
16-44 VDC (렌즈 히터 포함시)
14-32 VAC (렌즈 히터 제외시)
16-32 VAC (렌즈 히터 포함시)
PoE (IEEE 802.3af-2003)
PoE+ (IEEE 802.3at-2009)
입력 전압
12–38 VAC 11–56 VDC
PoE (IEEE 802.3af-2003)
PoE+ (IEEE 802.3at-2009)
전력 소비
(세부 내용은 제품 설명서 참조)
24 VDC
5 W 공칭
21 W peak (히터 포함시)
24 VAC
8 VA 공칭
29 VA peak (히터 포함시)
승인
FCC Part15, Subpart B, Class B
CE: EN 55022 Class B
AC 전원선 서지 내성
EN 55024: 2010 및 55022: 2010 - 4.0kV
AC 보조 전원
신호선 서지 내성
EN 55024: 2010 및 55022: 2010 - 4.0kV
환경
IP 등급
IP66 & IP67
사용 온도 범위
-50°C ~ 70°C (연속 사용시)
-40°C ~ 70°C (cold 냉간 시동)
보관 온도범위
-55°C ~ 85°C
습도
0-95% 상대습도
내충격
MIL-STD-810F “Transportation”
내진동
IEC 60068-2-27
이미지 최적화 특성
Thermal AGC 모드
Auto AGC, Manual AGC, Plateau Equalization AGC, Linear AGC, Auto Dynamic Detail Enhancement (DDE), Max Gain Setting
Thermal AGC Region of Interest (ROI)
기본으로 사전 설정 및 사용자 정의를 통하여 대상물체(영역)의 화질 최적화
이미지 균질도 최적화
(Image Uniformity Optimization)
Automatic Flat Field Correction (FFC) Thermal and Temporal Triggers
