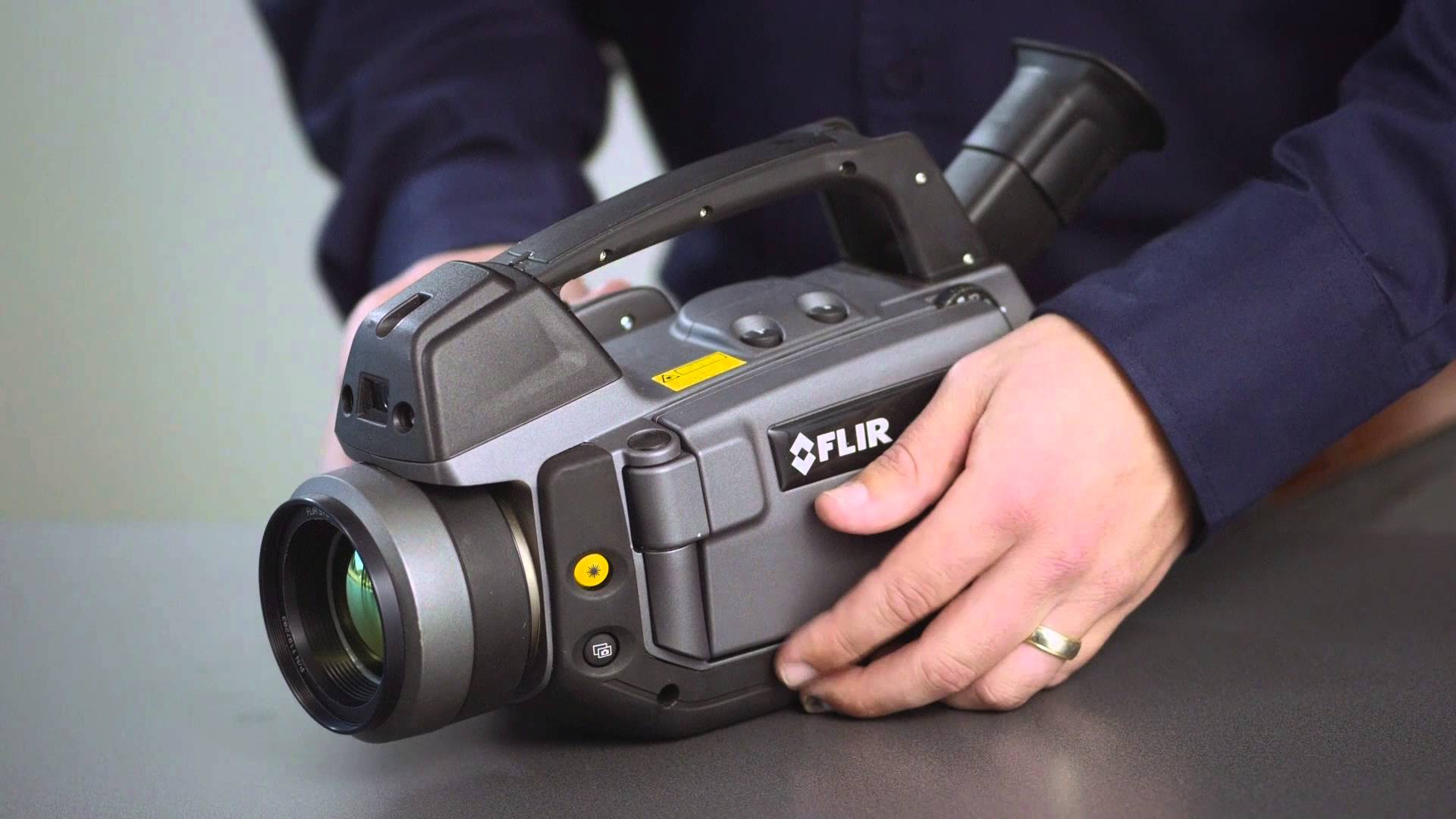

GF-시리즈

가스 검출 및 화염투시용 열화상 카메라



개요

  • 가스 누출량의 80% 이상이 검사대상 설비의 1% 이내에서 발생합니다. 감시 대상 설비의 99%가 감시하지 않아도 되는 설비인 것입니다. 가스감지카메라를 사용하면 유출된 가스를 기존의 접촉식감지기보다 더욱 빠르고 정확하게 검출할 수 있습니다. GF-시리즈의 광학적 가스검출 카메라는 탄화수소, 천연가스, SF6 등의 누출을 설비의 중단 없이 신속하고 정확하게 검출할 수 있습니다.

    FLIR의 광학적 가스 이미징 카메라는 기존의 후각형 감지기와 비교해 성능이 월등합니다. 넓은 대상면적을 고속으로 스캔하고, 기존 접촉식측정기로는 접근할 수 없는 지역도 안전하게 검사할 수 있습니다. 또, 적외선 광학 가스 이미징 카메라는 사람이 감지할 수 없는 가스의 누출을 연기의 형태로 보여줘 가스 누출 상태를 쉽게 파악할 수 있습니다.






  • 열화상 640x480 픽셀 및 실화상 5 메가픽셀
  • 터치스크린 및 화면상에서 효율적인 보고서 작성가능
  • 컬러뷰파인더를 내장하여 밝은 환경속에서도 선명하게 볼 수있음
  • 어떤 각도에서도 측정 가능한 인체공학적
  • 회전식렌즈



> 특징

  • 탄화수소/천연가스 이미징
    GF-시리즈 카메라는 대규모 화학플랜트에서 넓은 면적을 신속, 정확하게 조사하여 소량의 가스누출도 즉시 발견할 수 있습니다.
  • SF6 가스이미징
    SF6 가스 1kg은 지구온난화에 24,000kg의 탄산가스(CO²)와 동일한 영향을 미칩니다. SF6 가스는 대기 중에 오래 남아 온실효과가 매우 높기 때문입니다. FLIR의 광학적 가스검출 카메라를 사용하면 환경관련법규를 준수하고 환경을 보호할 수 있습니다.
  • 광학적가시 이미징 및 예측정 서모그래피(Thermography)
    표준 적외선이미징 기능과 가스검출 기능이 결합된 GF-시리즈 카메라는 광학적 가스검출기능과 온도측정기능을 함께 제공하므로 시설의 정비프로그램을 혁신적으로 개선할 수 있습니다. EPA 규제- 미환경보호국(EPA)은 최근 광학적가스 이미징기술을 메소드 21 누출감지 및 보수대안 작업관행(Method 21 Leak Detection and Repair Alternative Work Practice (Method 21 AWP)), 그리고 온실가스보고규정(Green House Gas Reporting Rule)에 의거한 누출검사방법으로 승인하였습니다.
  • 열화상합성 및 실화상 내열화상삽입(PiP)
    스크린 상에서 열화상과 실화상을 합치고, PiP오버레이의 사이즈를 조절하여 대상 물체와 위치를 쉽게 알아볼 수 있습니다.


카메라 사양



VOC 가스 검출
GF-300/GF-320/GF-320 CO
SF6 검출
GF-306
이미지 성능
디렉터 종류
냉각 InSb
냉각 QWP
파장대역
3.2-3.4㎛
10.3-10.7㎛
분해능
320 X 240
320 X 240
총 픽셀 수
76,800
76,800
온도분해능
0.025℃ 이내
0.025℃ 이내
정확도
±2℃ 또는 2℃
±2℃ 또는 2℃
온도 범위
-40℃ ~ 350℃
-40℃ ~ 500℃
고온 옵션
X

렌즈 옵션
표준:24° X 18°, 옵션:14.5°, 6°
표준:24° X 18°, 옵션:14.5°

1-8X 연속, 디지털 줌
1-8X 연속, 디지털 줌
초점
자동 및 수동
자동 및 수동
컬러(LCD)
4.3°; 800 X 480픽셀
4.3°; 800 X 480픽셀
조절 가능한 뷰파인더
800 X 480픽셀
800 X 480픽셀
비디오 카메라, 램프 포함
3.2MP
3.2MP
레이저 스팟
X
X
비디오 출력
HDMI
HDMI
분석
Spotmeters
10
10
Area Boxes
5(min./max./avg.)
5(min./max./avg.)
프로파일
1 live 라인(수평 또는 수직)
1 live 라인(수평 또는 수직)
Delta T
X
X
주석 첨부
GPS
X
X
파일 저장
라디오메트릭 JPG
X
X
MPEG 비디오 녹화
X
X


감지 가능한 가스

FLIR의 GF-300 및 GF-320 광학적가스 검출카메라는 EPA 및 API가 권장하고 있는 시험 지침에 따라 아래와 같은 가스의 누출을 탐지합니다.

  • 벤젠
  • 부탄
  • 에탄
  • 에틸벤젠
  • 에틸렌
  • 햅탄
  • 헥산
  • 이소프렌
  • 메틸에틸케톤(MEK)
  • 메탄
  • 메탄올
  • MIBK
  • 옥탄
  • 펜탄
  • 1-펜탄
  • 프로판
  • 프로필렌
  • 톨루엔
  • 크실렌

FLIR GF-320 CO는 가스 누출 탐지뿐만 아니라 작업안전, 환경보호 및 법규 준수에 도움을 줍니다.

  • 일산화탄소
  • 이산화질소
  • 케텐
  • 에텐온
  • 이소시안화부틸
  • 이소시안화헥실
  • 브롬화시안
  • 염화시안
  • 아세토나이트릴
  • 시안화아세틸
  • 이소시아네이트염소
  • 이소시아네이트브롬
  • 티오시아네이트메틸
  • 티오시아네이트에틸
  • 클로로메틸실레인
  • 다이클로로메틸실레인
  • 실레인
  • 저메인
  • 아르신

FLIR의 GF-306 광학적 SF6 가스검출카메라는 아래와 같은 가스의 극소량 누출도 탐지할 수 있습니다.

  • SF6(Sulphur Hexafluoride)
  • 무수암모니아
  • 에틸시아노아크릴레이트(순간접착제)
  • 이산화염소
  • 아세트산
  • 프레온-12
  • 에틸렌
  • 메틸에틸케톤(MEK)
